智能型真空断路器型号参数

智能型真空断路器型号参数发表时间:2019-11-06 14:19:00

智能型真空断路器型号参数:

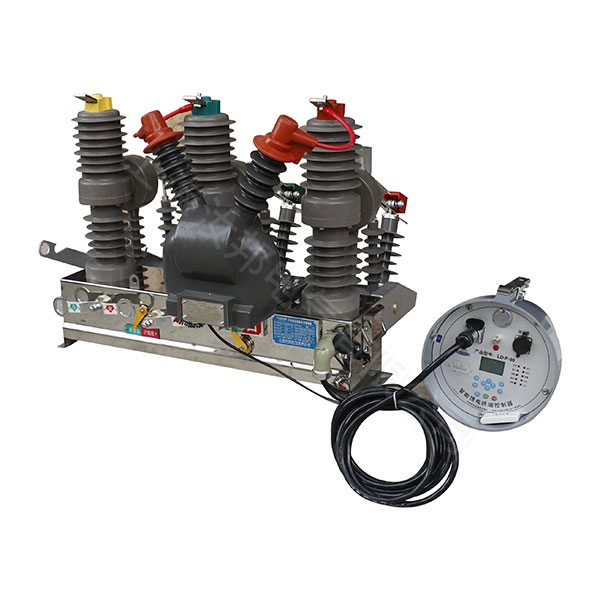

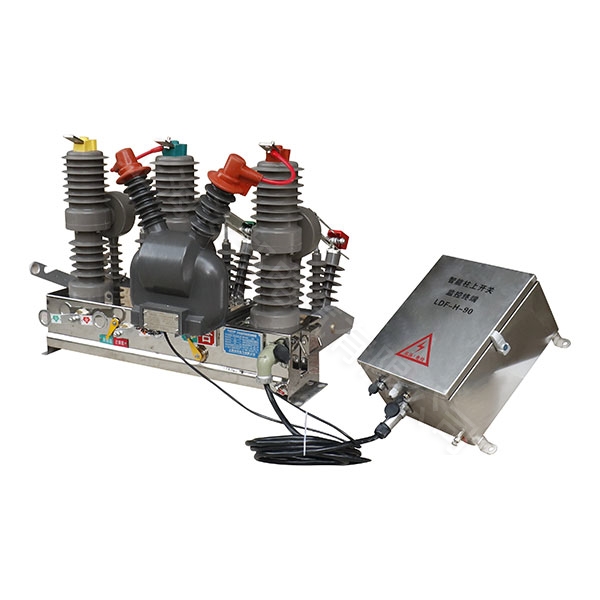

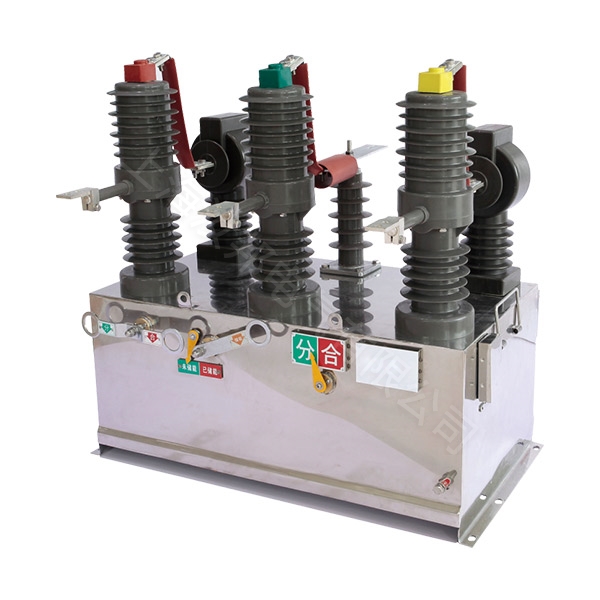

ZW32M-12型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz,适用于额定电压为7.2~12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6~40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用,并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。


智能型真空断路器型号名称:

ZW32M–12/630–20

Z:真空断路器 W:户外 32:产品设计序号;M为永磁机构或Y 12:额定电压(kV) 630:额定电流(A) 20:额定短路开断电流(kA);

智能型真空断路器使用环境:

a) 环境温度不高于+45℃,不低于-30℃;

b) 空气相对湿度:日平均值不大于95%,月平均值不大于90%;

饱和蒸汽压:日平均值不大于2.2×10-3 MPa,月平均值不大于1.8×10-3 MPa;

在高湿度期温度急降时,可能凝露;

c) 海拔高度不超过 1000 米;

d) 地震烈度不超过8级;

e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所;

客户如有其它特殊要求,可在订货时提出,我公司可给予最大满足;

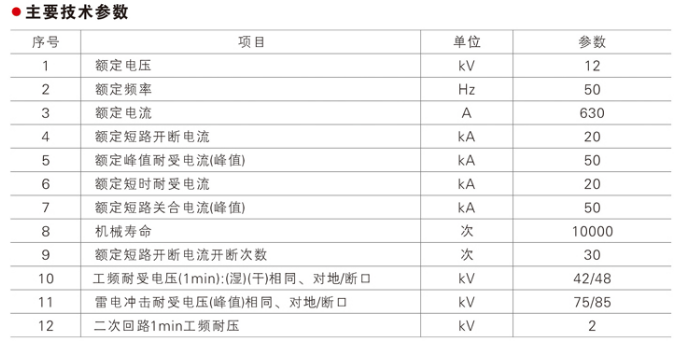

智能型真空断路器主要技术参数:


永磁智能型真空断路器基本结构:

1分闸弹簧、2辅助开关、3起吊装置、4驱动拉杆、5永磁机构、6箱体、7接线盒、8接地标牌、9绝缘拉杆、10下绝缘筒、11导电夹、12真空灭弧室、13上绝缘筒、14上出线座、15电流互感器、16下出线座、17电压互感器;


智能型真空断路器工作原理:

1、灭弧原理:

断路器配用的真空灭弧室,具有极高的真空度,以真空作为灭弧和绝缘介质。当动、静触头在操动机构作用下带电分闸时,在触头间将会产生电弧;同时,由于触头的特殊结构,在触头间隙中产生出一定的纵向磁场,使真空电弧保持着扩散型,并维持低的电弧电压。在电流自然过零时,残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上,灭弧室断口的介质绝缘强度很快被恢复,达到分断的目的。


2、永磁机构工作原理:

电动分、合闸:永磁操动机构动铁芯动作,直接推动绝缘拉杆上下运动,完成合、分闸动作。动作完成后由永磁体提供的剩余磁场力,保持合、分闸状态。

手动分闸:拉动分闸手柄,手动脱扣轴向下带动动铁芯动作完成分闸操作。
