一、概述
ZW32-12M型户外永磁式高压交流真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代网络通讯技术和新型开关制造材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关，或用于农网配电系统。
户外变电站出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。
二、正常使用条件
周围空气温度：-40℃～+55℃，日温差：日变化25K；
海拔：不超过2000m；
风速：不超过35m/s；
污秽等级：Ⅳ；
安装场所：无易燃、爆炸危险、化学腐蚀的场所；
地震强度不超过8度；
三、主要特点
真空断路器采用永磁操动机构，与真空灭弧室形成最良好的配合，合分动作稳定可靠，使用寿命长；同时采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾，整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高。真空断路器应用了多项专利技术，使它具有很多优点：无SF6气体、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑可以简单地安装在柱子下方，也可以选配无线遥控器，在30m范围内控制开关的分合；方便于城乡电网就地操作和远方控制。

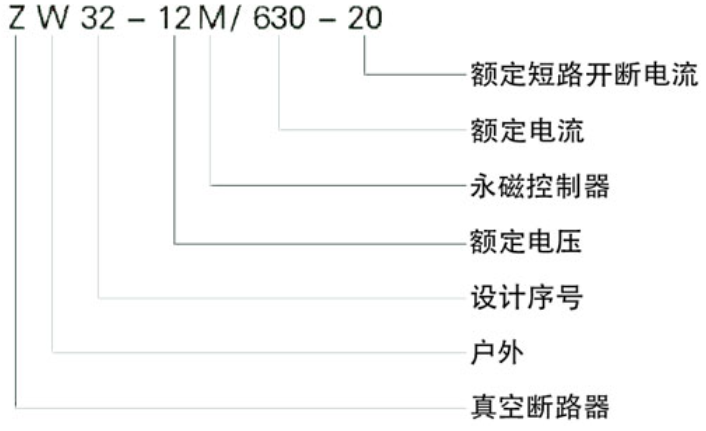

四、型号含义

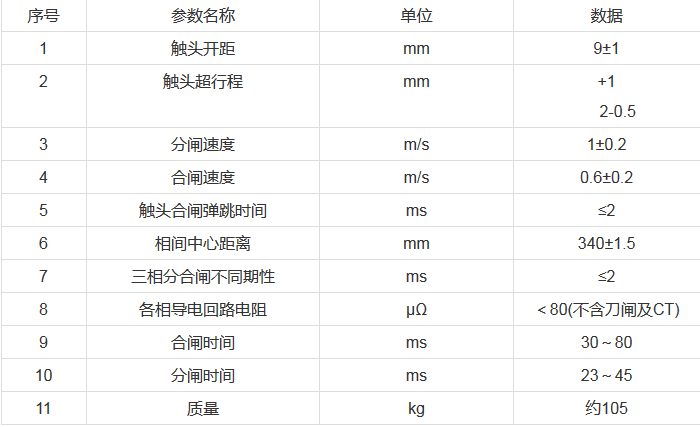

五、主要技术参数
